PLC系统的接地注意事项

良好的接地是保证PLC可靠工作的重要条件，可以避免偶然发生的电压冲击危害。正确选择接地点，完善的接地系统是PLC控制系统抗电磁干扰的重要措施之一。
1、接地的目的是为了安全和抑制干扰！
PLC控制系统的地线包括系统地、屏蔽地、交流地和保护地等。接地系统混乱对PLC系统的干扰主要是各个接地点电位分布不均，不同接地点间存在地电位差，引起地环路电流，影响系统正常工作。例如电缆屏蔽层必须一点接地，如果电缆屏蔽层两端A，B都接地，就存在地电位差，有电流流过屏蔽层，当发生异常状态如雷击时，地线电流将更大。

此外，屏蔽层、接地线和大地有可能构成闭合环路，在变化磁场的作用下，屏蔽层内又会出现感应电流，通过屏蔽层与芯线之间的耦合，干扰信号回路。若系统地与其他接地处理混乱，所产生的地环流就可能在地线上产生不等电位分布，影响PLC内逻辑电路和模拟电路的正常工作。PLC工作的逻辑电压干扰容限较低，逻辑地电位的分布干扰容易影响PLC的逻辑运算和数据存储，造成数据混乱、程序跑飞或死机。模拟地电位的分布将导致测量精度下降，引起对信号测控的严重失真和误动作。

2、安全地或电源接地：

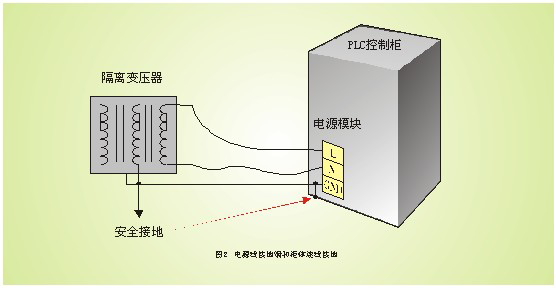

将电源线接地端和柜体连线接地为安全接地。如电源漏电或柜体带电，可从安全接地导入地下，不会对人造成伤害。

3、系统接地：
PLC控制器为了与所控的各个设备同电位而接地，叫系统接地。
注意，接地电阻值不得大于4 Ω，一般需将PLC设备系统地和控制柜内开关电源负端接在一起，作为控制系统地。

4、信号与屏蔽接地：
a) 一般要求信号线必须要有惟一的参考地即“单点接地”，屏蔽电缆遇到有可能产生传导干扰的场合，也要在就地或者控制室唯一接地，防止形成“地环路”。
b) 信号源接地时，屏蔽层应在信号侧接地；不接地时，应在PLC侧接地；信号线中间有接头时，屏蔽层应牢固连接并进行绝缘处理，一定要避免多点接地；
c) 多个测点信号的屏蔽双绞线与多芯对绞总屏蔽电缆连接时，各屏蔽层应相互连接好，并经绝缘处理，选择适当的接地处单点接点。
