PLC与变频器之间无线MODBUS通讯实例

发布时间:2015-05-09浏览次数:4442 次

在工业现场由PLC远程控制变频器的应用非常常见,如果挖沟布线不便或者变频器在移动设备上,那么采用无线通讯就是最佳方案。

本方案的好处是:没有运行费用,不用插卡,自主组网;距离远,可以穿过障碍,绕过阻挡物,无线传输距离达到3公里以上。

这里我们选用西门子PLC和台达的变频器为例,并结合西安达泰的DTD433M无线数据终端来说明PLC与变频器之间的无线通讯过程。

其他变频器和S7-200的无线MODBUS通讯都是一样的,最大的区别就是通讯代码是各厂家自行定义的,查说明书就行。

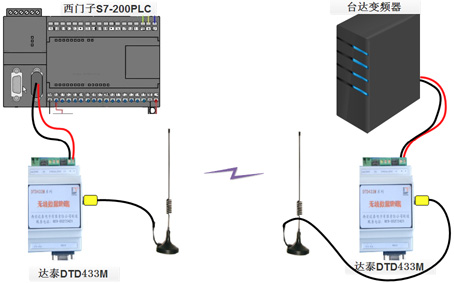

我们的硬件测试环境如下图:


PLC无线通信终端



一、PLC编程步骤


(1) 初始化Modbus 主站通信;详细编程过程说明和图示请下载本方案文档

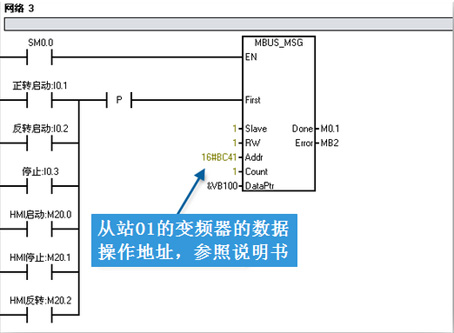

(2) 读写从站保持寄存器的数据;

变频器参数设置如图所示:

PLC无线通信终端

二、案例总结

本案例详细介绍了通过PLC的MODBUS RTU命令远程控制变频器的编程方法。

本方案解决了工业现场布线不变,移动设备无法拉线以及滑束线磨损断线的难题。

借助DTD433M无线通讯数据终端非常方便地实现了PLC与变频器的远距离无线操控。

DTD433M无线数据终端通讯距离远,维护方便,可靠耐用,在钢铁厂、变电站、污水处理厂等工业环境连续运行八年以上。

DTD433M无线MODBUS通讯终端可以穿过障碍,绕过阻挡物,无线传输距离达到3公里以上;

本方案没有运行费用,不用插卡,同时具有RS232和RS485接口而且具有自适应功能。

本方案在赤峰钢厂鼓风机高压变频器远距离无线调速项目中运行2年以上。

三、相关资料



《品牌PLC与变频器之间的远距离无线通讯案例》文档下载



【西安达泰提供】免费提供三十个PLC无线通讯例程



【西安达泰提供】组态王与西门子PLC无线通信终端及方案
